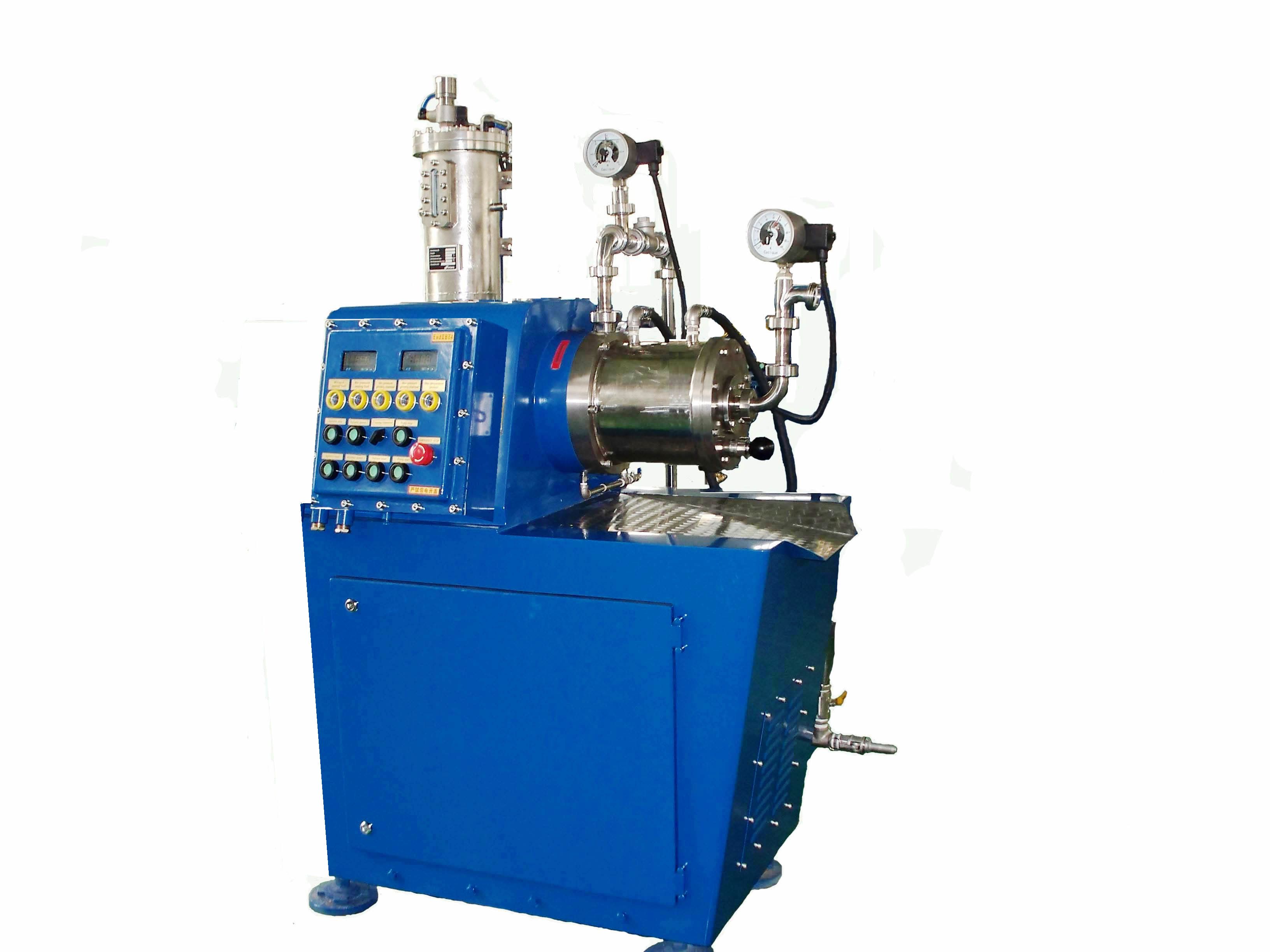

NMZ10纳米砂磨机
NORVA诺研卧式纳米砂磨机是一款真正的研磨至纳米级范围内的高端研磨机器,采用先进的销棒研磨体系设计,转子外表面安装了大量耐磨钢材质的棒销,与定子形成了研磨腔,转子旋转形成强大研磨涡流撞击和剪切力,将物料经动态分离器循环研磨,循环研磨工艺提高了生产效率和产品质量,降低了能耗,产品颗粒级配分布得以优化,物料研磨品质粒度分布窄,最小研磨细度可达50纳米内。对于防金属污染的物料,可采用陶瓷或聚氨酯结构材料。
报价需求 联系我们
产品总介参数应用
产品总介

工作原理:

NORVA诺研高效纳米砂磨机采用销棒式结构设计,物料随着进料泵由顶端进入研磨腔,随着转子的旋转而均匀分布,在转子和定子缝隙内涡流离心力的作用下对物料进行了彻底的预分散处理。在接下来强烈的研磨中,转子棒销和定子对研磨介质连续发生剧烈的撞击变化,研磨介质再作用于物料,物料得以研磨,研磨后的物料在研磨腔停留时间特别短,从而得到一个极窄的产品粒度分布带,在进料泵压力和离心力作用下,由于密度的不同,研磨介质返回研磨腔,物料却沿着离心力相反的方向经缝隙式分离器过滤分离,循环往复。

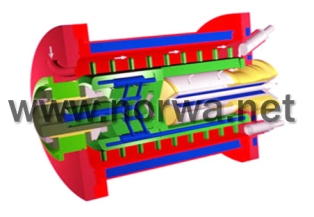

结构设计

核心设计转子上安装有进口耐磨钢棒销,数量和体积、安装位置按涡流体力学设计,达到最大研磨比研磨能量,提高物料研磨效率,使物料研磨细度达到纳米级,经第三方马尔文激光粒度测试仪测定,最小细度可达≤60nm。


主要特点:
* 高能密度(1.5-2.3 kW/dm3)销棒式砂磨机
* 具有较小的长度/直径比例;
* 设计适用于大流量生产(连续式或循环式);
* 产品颗粒级配分布窄;
* 砂磨机分离系统效率高,是传统砂磨机200-300倍分离效率;
* 可使用的研磨珠子粒径为0.1mm;
* 研磨筒体的材料可根据耐磨性,耐腐蚀性的要求加以更换;
* 所使用料浆的粘度范围广泛,在10 mPas - 8000 mPas;
* 由于采用研磨筒体及分离系统采用双重强制冷却系统,出料产品温度低(一般≤35℃);
* 易于操作和过程控制;

技术数据:
研磨筒
棒销材质
研磨轴
分离系统(mm)
研磨筒体内衬材质(标准)
筒体密封
研磨介质
带冷却
进口硬质合金耐磨棒销
不锈钢
大流量动态分离器30μm -0.5mm
特耐磨钢
进口双端面机械密封
氧化锆珠
基础数据:
研磨容积(L)
加工批量(L)
转速((r/min)
驱动功率(kw)
细度(nm)
长度(mm)
宽度(mm)
高度(mm)
重量(kg)
10L
100-500
600-1300
15
≤50
1200
700
1180
680
